Контактный датчик OMP600 применяется на крупных обрабатывающих центрах и токарных станках, где расстояние между щупом и приёмником сигнала превышает возможности типовых моделей серии OMP40/OMP60. Разобраться в паспорте такого датчика без сопроводительной документации сложно: часть параметров указана в виде диапазонов, часть зависит от конкретной модификации приёмника. В этой статье собраны ключевые сведения из технической документации Renishaw OMP600, объяснена логика работы оптического канала передачи и приведены рекомендации по монтажу и обслуживанию.

1. Назначение и принцип работы OMP600
2. Технические характеристики
3. Комплектация и совместимые приёмники
4. Монтаж и настройка на станке
5. Отличия от OMP60, OMP40-2 и других моделей
6. Типичные ошибки эксплуатации и диагностика
7. Обслуживание и замена расходников
8. Заключение

Назначение и принцип работы OMP600

OMP600 — контактный измерительный щуп (touch probe) для измерения положения детали, привязки заготовки к системе координат станка и контроля размеров после обработки. Датчик срабатывает по кинематической схеме: при касании стилуса измеряемой поверхности механизм разрывает электрическую цепь внутри корпуса, и модуль формирует сигнал остановки осей ЧПУ в точке контакта.

Сигнал от щупа к стойке ЧПУ передаётся не по проводу, а оптическим (инфракрасным) каналом на модулированной несущей частоте. Это отличает OMP600 от бюджетных проводных решений и снимает ограничения по расположению щупа относительно стойки станка — важно только обеспечить прямую видимость между передатчиком и приёмным модулем. На больших порталах и обрабатывающих центрах с длинным ходом осей это критично: провод в такой конфигурации быстро изнашивается на кабель-каналах, а оптический канал работает без механического контакта.

Питание датчика — автономное, от встроенной батареи. При активации (обычно по команде M-кода станка или переключателем на приёмнике) OMP600 переходит из режима ожидания в рабочий режим и начинает передавать статус готовности на приёмный модуль.

Технические характеристики

Ниже приведены типовые параметры OMP600 по документации производителя. Точные значения для вашего экземпляра уточняйте по паспорту, вложенному в комплект, так как отдельные модификации отличаются напряжением срабатывания и радиусом действия оптического канала.

Дальность действия оптического канала — один из самых частых вопросов при подборе. Она напрямую зависит от загрязнённости оптических окон датчика и приёмника, наличия прямой видимости и фонового ИК-излучения в цехе (сварочные работы, галогенные лампы). При проектировании компоновки датчика на станке эту дистанцию лучше подтверждать испытанием на месте, а не только по табличным цифрам паспорта.

Комплектация и совместимые приёмники

В базовый комплект OMP600 входят сам щуп, стилус (или несколько вариантов длины), крепёжные элементы и инструкция по установке. Отдельно заказывается приёмный оптический модуль — он монтируется в зоне рабочего пространства станка так, чтобы иметь постоянную видимость на щуп при любом положении осей.

Стилус — расходный элемент, который первым принимает механическую нагрузку при касании и наиболее уязвим при столкновениях. Подбор и замену стилуса разбирали отдельно: если наконечник погнулся или откалился, показания щупа искажаются задолго до полного отказа электроники — см. материал стилус щупа Renishaw погнулся, замена.

Для установки датчика в шпиндель с автоматической сменой инструмента используются приводные головки, которые вращают щуп в нужную угловую ориентацию перед измерением. Пример такого узла:

Измерительные системы Renishaw · Приводные головки

PH10 PLUS приводные головки с шаговым изменением углового положения RENISHAW

A-5863-4000

Головка обеспечивает поворот щупа в заданную угловую позицию перед контактным измерением, что востребовано при работе OMP600 на многоосевых обрабатывающих центрах.

Тип приводная головка Производитель Renishaw

Цена по запросу Смотреть в каталоге →

Совместимость конкретной приводной головки с OMP600 зависит от посадочного диаметра и электрической схемы шпинделя — подробнее о подборе головок под задачу можно почитать в статье Renishaw PH10M: совместимость головки.

Монтаж и настройка на станке

Порядок работ при первичной установке OMP600 обычно такой:

• Механическое крепление щупа в шпинделе или на приводной головке, проверка биения и повторяемости позиционирования.
• Установка приёмного оптического модуля в точке с гарантированной видимостью щупа на всём диапазоне рабочих перемещений осей.
• Электрическое подключение приёмника к стойке ЧПУ или к плате измерительного интерфейса.
• Настройка параметров цикла измерения в системе ЧПУ (макросы измерения, скорости подхода и отвода, допуски по срабатыванию).
• Калибровка щупа — определение точного смещения наконечника стилуса относительно оси шпинделя.

Без корректной калибровки любые последующие измерения будут содержать систематическую погрешность, даже если механика датчика исправна. Методику калибровки и допуски по повторяемости мы разбирали в материале калибровка щупа Renishaw: точность измерений.

Отдельное внимание — выбору места установки приёмника. Если между щупом и модулем периодически оказывается корпус станка, кожух ограждения или облако СОЖ, сигнал будет прерываться, и стойка выдаст ошибку связи с датчиком, а не ошибку измерения. Для сравнения альтернативных вариантов передачи данных полезно ознакомиться с обзором датчики Renishaw для ЧПУ: как выбрать.

Отличия от OMP60, OMP40-2 и других моделей

OMP600 — модель для крупногабаритного оборудования, поэтому прямое сравнение с компактными датчиками серии OMP40/OMP60 корректно только по принципу работы, а не по габаритам применения. Тем не менее логика выбора одинаковая: чем крупнее рабочая зона станка и длиннее оптический путь сигнала, тем более «дальнобойная» модель нужна.

Практическая разница для наладчика — в дальности и устойчивости оптического канала к загрязнению линзы. Датчик OMP60 часто выбирают как более доступную замену на станках среднего класса:

Измерительные системы Renishaw · Контактные щупы

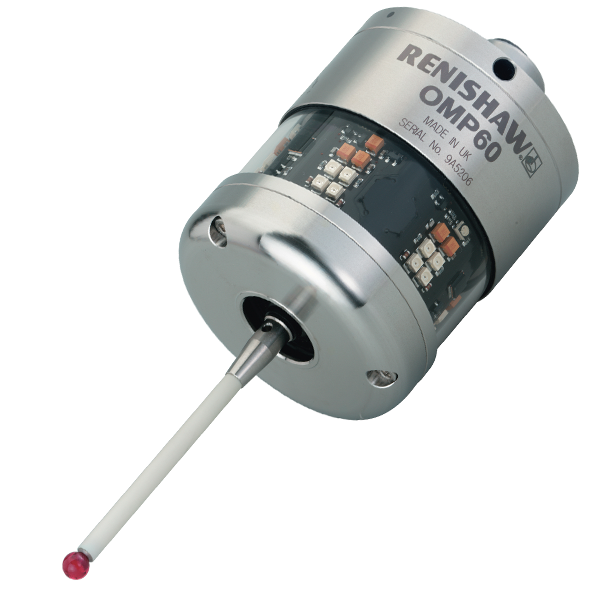

Датчик OMP60 (оптический/по таймеру модулированный сигнал) RENISHAW

A-4038-2002

Компактный аналог по принципу работы — оптическая передача с модулированным сигналом, применяется на станках со средним рабочим объёмом, где дальность OMP600 избыточна.

Тип связи оптический модулированный Производитель Renishaw

Цена по запросу Смотреть в каталоге →

Ещё одна модель для сравнения — устаревший, но всё ещё встречающийся на парке станков OMP40-2:

Измерительные системы Renishaw · Контактные щупы

Датчик OMP40-2 (оптический/временной - устаревший) RENISHAW

A-4071-0002

Компактная модель предыдущего поколения с временным протоколом передачи — актуальна для поддержки и ремонта станков, где щуп уже установлен и заменяется по совместимости.

Тип связи оптический временной Статус устаревшая модель

Цена по запросу Смотреть в каталоге →

Подробное сопоставление паспортных данных для OMP60 приведено в отдельном справочном материале Renishaw OMP60: паспорт, руководство.

Типичные ошибки эксплуатации и диагностика

Большинство сбоев OMP600 в реальной эксплуатации связано не с электроникой щупа, а с внешними факторами оптического канала и механикой стилуса:

• Загрязнение оптического окна щупа или приёмника СОЖ, маслом, стружкой — сигнал ослабевает или пропадает, стойка сообщает об ошибке связи, хотя щуп исправен.
• Разряд автономной батареи — датчик не переходит в рабочий режим или срабатывает с задержкой.
• Механическое повреждение стилуса после столкновения с деталью или патроном — измерение проходит с систематической ошибкой без явного сообщения о неисправности.
• Потеря прямой видимости приёмника при определённых положениях осей — ошибка проявляется не постоянно, а только в отдельных зонах рабочего стола.
• Смещение калибровочных данных после смены стилуса без повторной калибровки смещений.

Если станок сообщает о столкновении щупа с деталью или ограждением, порядок действий и меры по восстановлению точности разобраны в статье щуп Renishaw: столкновение, что делать. Общие признаки исчерпания ресурса датчика и критерии, когда экономически целесообразнее заменить модуль, а не ремонтировать, описаны в материале ремонт датчика Renishaw: когда менять.

Обслуживание и замена расходников

Регламентное обслуживание OMP600 сводится к трём пунктам: контроль состояния батареи, очистка оптических окон и проверка целостности стилуса. Батарею меняют по графику планового ТО, не дожидаясь полного разряда — это исключает пропущенные измерения в середине программы обработки. Оптические окна протирают безворсовой салфеткой без абразивных составов: любая царапина на линзе снижает дальность и устойчивость канала связи.

Стилус — единственный элемент, который штатно принимает механический контакт, поэтому его ресурс всегда меньше ресурса самого датчика. Держите на складе запасной комплект стилусов нужной длины и резьбы, чтобы простой при поломке не превращался в ожидание поставки. Ассортимент сменных наконечников и правила подбора — в разделе стилусы Renishaw, а сами контактные щупы серии OMP — в каталоге щупы Renishaw.

Если задача — не просто заменить датчик, а настроить полноценный цикл автоматического измерения детали на станке, такие работы выполняются как отдельная услуга — см. установка датчиков измерения детали и привязки инструмента.

FAQ: частые вопросы

Чем OMP600 отличается от OMP60 и OMP40-2?

Принцип работы одинаковый — оптическая передача сигнала контактного касания, но OMP600 рассчитан на большую дальность связи и применяется на крупных обрабатывающих центрах и порталах, где расстояние до приёмника выше типового.

Можно ли использовать OMP600 без приёмника, входящего в комплект?

Нет, датчик работает только в паре с совместимым оптическим приёмным модулем, установленным в рабочей зоне станка с постоянной видимостью щупа.

Почему станок не видит сигнал от щупа, хотя батарея заряжена?

Чаще всего причина в загрязнении оптического окна щупа или приёмника, либо в потере прямой видимости между ними при определённом положении осей — проверьте оптику и траекторию перемещений.

Как часто нужно менять стилус?

По мере износа или после любого столкновения с деталью — визуально проверяемая деформация или люфт наконечника означает, что измерения уже недостоверны, стилус нужно заменить.

Нужна ли повторная калибровка после замены стилуса?

Да, обязательно. Смещение наконечника относительно оси шпинделя индивидуально для каждого стилуса, поэтому без повторной калибровки все последующие измерения будут содержать систематическую погрешность.

Где скачать даташит и руководство

Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OMP600 на сайте «Эффективное производство».

Скачать паспорт (PDF) Первоисточник: Renishaw

Заключение

OMP600 — датчик для крупногабаритного оборудования, и большая часть вопросов по его паспорту касается не электрических параметров, а условий, при которых сохраняется устойчивая оптическая связь с приёмником. Точность измерений в первую очередь зависит от чистоты оптики, состояния стилуса и корректной калибровки, а не от самого факта наличия датчика на станке.

Если нужно подобрать OMP600 или совместимый по протоколу датчик под конкретную модель станка, рассчитать компоновку приёмника или диагностировать уже установленную систему — обратитесь к специалистам ООО «Эффективное производство»: поможем с подбором комплектующих и настройкой измерительного цикла под ваше оборудование.
