Renishaw OMI-2C: паспорт, инструкция по монтажу и настройке
Оптический щуп на станке с ЧПУ передаёт сигнал касания не по проводу, а инфракрасным лучом — это избавляет от кабеля, вращающегося вместе со шпинделем, и снижает число обрывов. Но луч нужно кому-то принять и превратить в электрический сигнал, понятный стойке ЧПУ. Эту роль на станках Renishaw выполняет интерфейс OMI-2C — компактный приёмник, устанавливаемый внутри рабочей зоны. Ниже — паспортные данные, порядок монтажа, схема подключения и разбор типичных отказов узла.
- Назначение и принцип работы OMI-2C
- Технические характеристики и комплектация
- Монтаж и размещение в рабочей зоне
- Подключение к стойке ЧПУ и настройка каналов
- OMI-2C и другие интерфейсы Renishaw: что выбрать
- Диагностика и типичные неисправности
- Обслуживание и замена
Назначение и принцип работы OMI-2C
OMI-2C (Optical Machine Interface) — модуль, принимающий модулированный инфракрасный сигнал от оптических щупов Renishaw (например, OMP40-2, OTS, OLP40) и преобразующий его в сигнал срабатывания стилуса, который уходит на вход ускоренного останова (skip-вход) стойки ЧПУ. Компактный корпус OMI-2C рассчитан на установку внутри рабочей зоны станка — на колонне, траверсе или другой неподвижной части, откуда обеспечивается прямая видимость на щуп во всех рабочих положениях осей.
Отличие OMI-2C от старших моделей интерфейса — в форм-факторе и способе крепления: корпус меньше по габаритам, что удобно на станках с ограниченным пространством вокруг рабочей зоны, где установить более крупный OMI-2T или приёмопередатчик с внешней антенной затруднительно. Логика работы при этом идентична: модуль постоянно «слушает» оптический канал и по факту получения сигнала стилуса формирует выходной импульс на интерфейсную плату станка.
Подробнее о принципе передачи сигнала и разновидностях оптических датчиков касания — в статье о выборе датчиков Renishaw для ЧПУ.
Компактный приёмник оптического сигнала для монтажа внутри рабочей зоны станка, совместим со щупами серии OMP и OTS.
Технические характеристики и комплектация
Паспортные параметры OMI-2C ориентированы на работу в цеховых условиях: диапазон рабочих температур, степень защиты корпуса и совместимость по протоколу модуляции с оптическими щупами линейки Renishaw. Точные цифры по напряжению питания, дальности приёма и углу обзора приведены в руководстве изготовителя — перед монтажом уточняйте их по паспорту конкретной партии, так как ревизии электроники со временем меняются.
| Параметр | Значение / комментарий |
|---|---|
| Тип сигнала | Модулированный инфракрасный (совместим с оптическими щупами Renishaw) |
| Место установки | Внутри рабочей зоны станка, в прямой видимости на щуп |
| Выходной сигнал | Импульс на skip-вход стойки ЧПУ через интерфейсную плату |
| Питание | От блока станка через интерфейсный модуль — уточняйте по руководству станка |
| Крепление | Резьбовое, крепёжным винтом соответствующего типоразмера |
В комплект поставки обычно входит сам модуль и крепёжные элементы; при повторном монтаже или переносе интерфейса на другое место часто требуется докупить только крепёж.

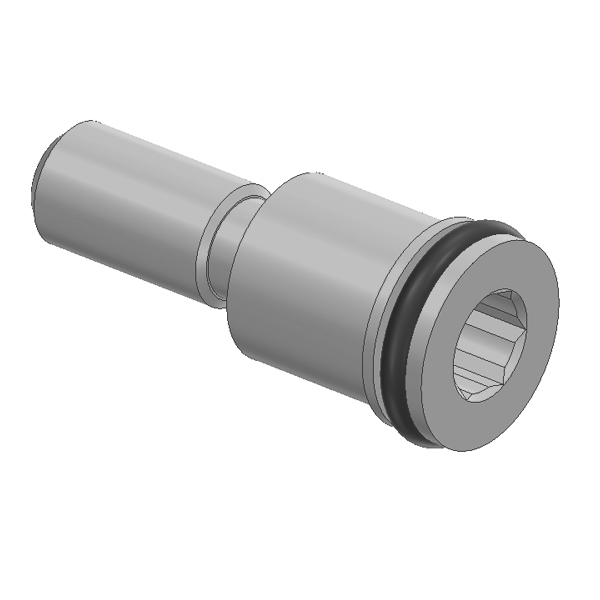

Крепёжный элемент для фиксации оптического модуля на кронштейне станка — расходуемая деталь при повторных монтажах.
Монтаж и размещение в рабочей зоне
Главное требование к установке OMI-2C — оптическая видимость: между модулем и щупом не должно быть препятствий во всём диапазоне перемещений осей, где выполняется измерение или калибровка инструмента. При выборе точки крепления учитывайте:
- расстояние до щупа — оно должно укладываться в паспортный диапазон дальности приёма конкретной модели интерфейса;
- отсутствие прямого попадания СОЖ (смазочно-охлаждающей жидкости) и стружки на окно приёмника;
- жёсткость кронштейна — вибрации не должны смещать угол приёма относительно щупа;
- доступность для последующего обслуживания без демонтажа кожухов станка.
После физического монтажа проверяется устойчивость сигнала на граничных положениях осей — в углах рабочей зоны, где угол приёма максимален. Если в каком-то положении сигнал пропадает, точку установки корректируют до монтажа кабельной трассы, иначе позже придётся переделывать всё заново.
Работы по установке и последующей настройке измерительной системы разумно доверить специалистам — услуга по установке датчиков измерения детали и привязки инструмента закрывает этот этап под ключ.
Подключение к стойке ЧПУ и настройка каналов
Выход OMI-2C заводится на интерфейсную плату станка (часто это отдельный модуль сопряжения измерительного щупа), а с неё сигнал приходит на вход ускоренного останова стойки ЧПУ — Fanuc, Siemens, Heidenhain или другой. Порядок действий при первом подключении:
- физически развести кабель от модуля приёма до интерфейсной платы, избегая параллельного пробега с силовыми кабелями приводов — это источник наводок;
- проверить соответствие полярности и типа сигнала входным параметрам платы сопряжения;
- в параметрах стойки ЧПУ активировать канал измерительного щупа и, если используется несколько щупов (шпиндельный и настроечный), назначить соответствующие входы;
- выполнить тестовое касание в ручном режиме и убедиться, что стойка фиксирует координату по факту срабатывания стилуса, а не по задержке сигнала.
Если после подключения приёмник не реагирует на срабатывание щупа, в первую очередь проверяют не сам OMI-2C, а канал до него — совместимость модуляции сигнала и корректность параметров в стойке. Разбор похожей ситуации с описанием шагов диагностики есть в статье «приёмник OMP40 не видит датчик».
OMI-2C и другие интерфейсы Renishaw: что выбрать
Renishaw выпускает несколько модификаций оптических интерфейсов, различающихся форм-фактором, дальностью приёма и способом монтажа. Выбор конкретной модели зависит от компоновки станка и требуемой дальности сигнала.
| Модель | Особенность | Типовое применение |
|---|---|---|
| OMI-2C | Компактный корпус, установка внутри рабочей зоны | Станки с ограниченным пространством вокруг зоны обработки |
| OMI-2T | Увеличенная дальность приёма (до 15 м в отдельном исполнении) | Крупногабаритные станки и обрабатывающие центры с большим ходом осей |
| OMI-2H | Промышленное исполнение с повышенной устойчивостью к помехам | Цеха с плотной электромагнитной обстановкой |
| TSI-2/2C | Интерфейс для проводных щупов (тактильный сигнал) | Станки без оптического канала связи |
Если станок уже оснащён проводным щупом, а не оптическим, то вместо OMI-2C потребуется интерфейс другого типа, рассчитанный на приём тактильного сигнала по кабелю.
Промышленная версия интерфейса с повышенной устойчивостью к электромагнитным помехам — альтернатива OMI-2C для цехов с активными приводами и сваркой рядом.

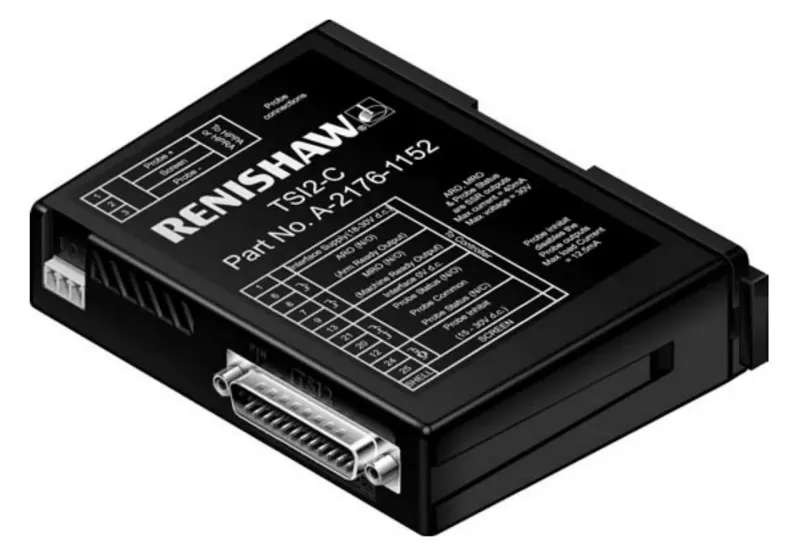

Интерфейс для тактильных (проводных) щупов — вариант, когда оптический канал на станке не используется.
Диагностика и типичные неисправности
Большинство отказов измерительного канала на станке связано не с самим модулем приёма, а с окружением: загрязнением оптического окна, разбалансировкой угла обзора после наладки или отказом самого щупа. Порядок исключения причин при пропадании сигнала:
- протереть окно приёмника и корпус щупа — стружка, СОЖ и масляный налёт снижают уровень принимаемого сигнала;
- проверить питание щупа — большинство оптических моделей питается от батареи, и её разряд выглядит так же, как отказ интерфейса;
- проверить, не сместилась ли точка крепления OMI-2C после ремонта кожухов или замены кабельных каналов;
- сверить параметры канала в стойке ЧПУ — иногда причина в программной настройке, а не в электронике.
Отдельно стоит проверить сам стилус — механические столкновения приводят к его изгибу, что искажает момент касания и выглядит как «глюк» измерительной системы, хотя интерфейс работает штатно. Об этом — в статье про погнутый стилус щупа Renishaw. Общий перечень типовых причин отказов измерительных систем Renishaw разобран в материале об ошибках Renishaw.
Обслуживание и замена
Плановое обслуживание OMI-2C сводится к регулярной очистке окна приёмника и визуальной проверке крепления — модуль не имеет расходных внутренних элементов, требующих периодической замены, в отличие от батареи самого щупа. При переносе интерфейса на другой станок или замене после механического повреждения корпуса важно повторить проверку прямой видимости и тестовое касание перед вводом в эксплуатацию.
Если модуль полностью вышел из строя — не реагирует на сигнал ни в одном положении осей после исключения всех внешних причин, — его меняют на аналогичный по артикулу или на совместимую модель из линейки. Полный ассортимент щупов, интерфейсов и комплектующих к измерительным системам Renishaw доступен в разделе «Щупы Renishaw» каталога.
FAQ: частые вопросы
Чем OMI-2C отличается от OMI-2T?
OMI-2C — компактная версия интерфейса для установки внутри рабочей зоны с ограниченным пространством, OMI-2T рассчитан на увеличенную дальность приёма сигнала и подходит для станков с большим ходом осей.
Можно ли использовать OMI-2C с проводным щупом?
Нет. OMI-2C принимает только оптический (инфракрасный) сигнал; для проводных тактильных щупов нужен интерфейс другого типа, например TSI-2/2C.
Почему приёмник перестал видеть сигнал щупа после перестановки кожухов станка?
Скорее всего, изменился угол или дистанция прямой видимости между модулем и щупом — точку крепления нужно скорректировать и повторно проверить сигнал в граничных положениях осей.
Требует ли OMI-2C периодической замены батареи?
Нет, сам модуль питается от станка. Батарея есть в оптическом щупе, а не в приёмнике, и меняется отдельно по его регламенту.
Что делать, если сигнал есть, но координата касания фиксируется с ошибкой?
Проверьте состояние стилуса на щупе — механический изгиб после столкновения искажает момент срабатывания даже при исправном интерфейсе приёма.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OMI-2C на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
Заключение
OMI-2C — компактное, но ответственное звено измерительной цепи: от качества монтажа и обслуживания этого модуля напрямую зависит, насколько стабильно станок будет считывать координаты детали и привязку инструмента. Ошибки в размещении или загрязнение оптики маскируются под отказ электроники и приводят к лишним простоям при поиске причины.
Если нужно подобрать интерфейс под конкретную модель станка, проверить совместимость с уже установленным щупом или диагностировать нестабильную работу измерительного канала — специалисты ООО «Эффективное производство» готовы проконсультировать по подбору и провести монтаж на месте.
